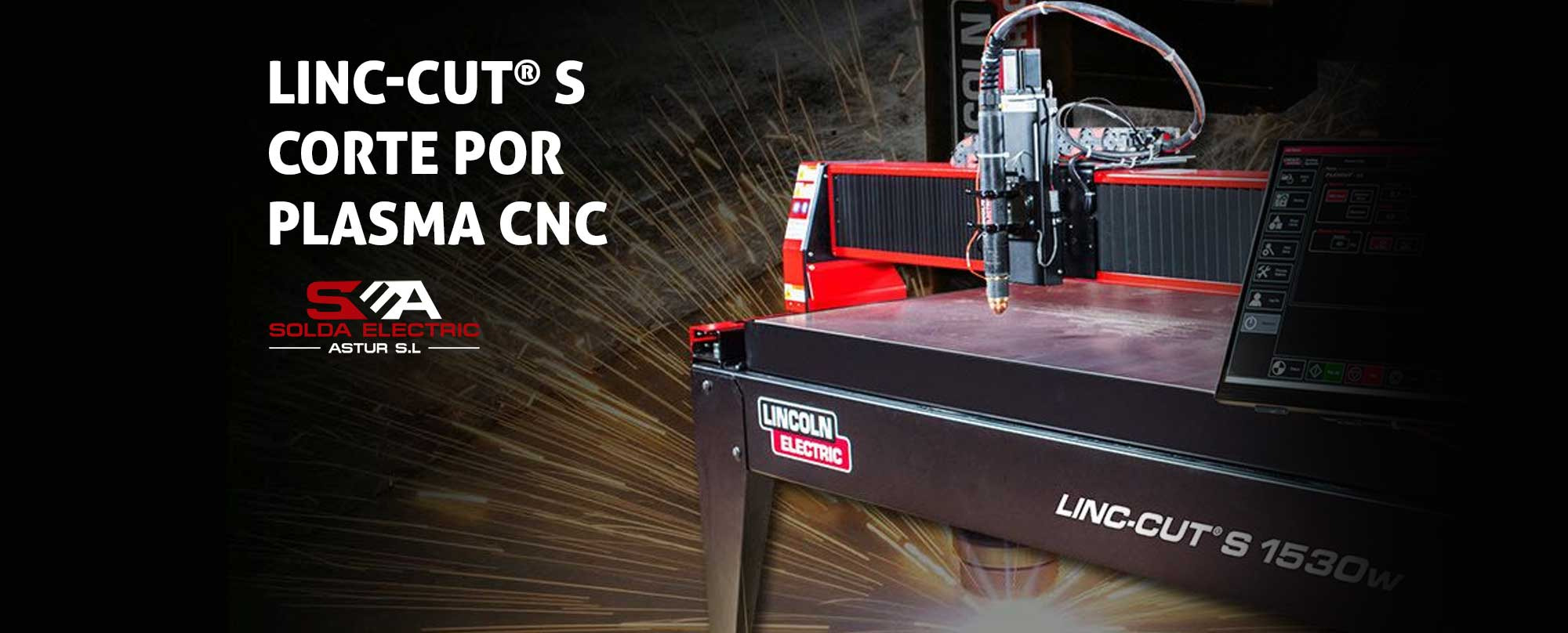

Linc-Cut S 1530d corte por plasma CNC

LINC CUT S Sistema de corte por plasma CNC con mesa aspirante. Mayor capacidad de respuesta y creatividad

Un sistema de corte completo, que incluye componentes de alta calidad, con una garantía de 2 años. Este sistema utiliza corte por plasma de aire comprimido y puede trabajar con una mesa de agua o una mesa aspirante. Puede cortar acero al carbono, acero inoxidable y aluminio. Admite chapas metálicas de tamaños hasta 1500x3000mm. Esta máquina es compacta y está diseñada para optimizar el espacio disponible. La instalación es rápida y los operarios pueden aprender a usarla con facilidad. La máquina está lista para funcionar en 4 horas después de la entrega e instalación.

Aplicaciones

  • Metalistas
  • Carpintería metálica
  • Pequeñas caldererías
  • Cerrajería
  • Creación de prototipos
  • Educación y formación

Rendimiento, productividad y precisión del Sistema PLUG & PLAY para el corte por plasma

Rendimiento de corte excepcional, caracterizado por un bajo ángulo de corte que produce cortes suaves y de escasa rugosidad.

Este sistema realiza tanto cortes como marcados por plasma, con una gestión de calidad que se enfoca en mejorar la rectitud de los orificios de los pernos. Además, es fácil de usar, ya que solo requiere aire comprimido y es sencillo y rápido de ajustar.

En términos de costos operativos, ofrece una larga vida útil de los consumibles, una alta velocidad de corte y produce cortes prácticamente libres de escoria, lo que reduce la necesidad de acabados adicionales.

Se incluye el Software completo para instalar en su PC y aumentar su creatividad

  • Vectorizar sus diseños
  • Importar formatos estándar .dxf, .dwg
  • Dibujar piezas siguiendo planos
  • Anidamiento y generación de programas de máquinas
  • Anidamiento manual o automático

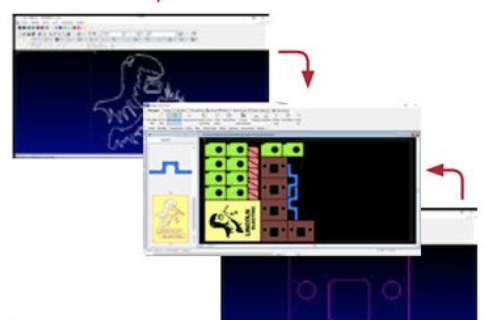

Capturas de imagen Software completo para instalar en su PC
LINC CUT S Sistema de corte por plasma CNC con mesa aspirante
  1. Pantalla táctil de 20" con interfaz VMD incluye: formas estándar, anidamiento automático, proceso de gestión con base de datos integrada y funciones manuales.
  2. torcha de plasma equipada con un sistema de guía lineal para el corte y un puntero láser de posicionamiento incorporado.
  3. Sistema de guiado, piñón y cremallera de precisión.
  4. FLEXCUT® 125 CE equipo corte plasma de 125 A
  5. La mesa cuenta con compartimentos ubicados a intervalos de 600 mm, diseñados para mejorar la eficiencia de la extracción de humos. Cada uno de estos compartimentos incluye cajas difusoras de aire con los siguientes propósitos. Proteger los laterales de la mesa contra el calentamiento. Salvaguardar las trampillas de extracción de aire. Recoger las escorias o piezas.
  6. DIGIFILTER para una eficaz extracción y filtración de humos

Equipo

Referencia

Área de corte (mm)

Peso max. chapa (kg)

Potencia

Dimensiones (mm)

Peso (kg)

LINC-CUT® S 1530d con Flexcut® 125

AS-CM-LCS1530DF125



1500x3000

1500

230V/4A 1Ph 50/60Hz

HMI and CNC

2500x4000

x1355*

1800

LINC-CUT S 1530d

con Tomahawk® 1538

AS-CM-LCS1530DTH80

* Agregue a estas dimensiones una zona de seguridad mínima de 800mm para las zonas de acceso del operario. Equipo colocado sobre losas de hormigón, grado de planitud de ± 10mm, desnivel 30mm (5mm/m max)

Equipo

Referencia

Caudal nominal y presión

Cartuchos y superficie Total

Capacidad del tambor de polvo

Potencia

Dimensiones (mm)

Peso (kg)

DIGIFILTER 4CD

EM61000529



4000 m3/h
2400 Pa

4
60 m²

1 x 40 liters

400V/7A 3Ph
50/60Hz

1800x1480
x2275*

1050

SUCTION DUCT KIT 10 m

EM61000530

* Agregue a estas dimensiones una zona de seguridad mínima de 800mm para las zonas de acceso del operario
